Warum darf ein Stromwandler niemals offen betrieben werden?

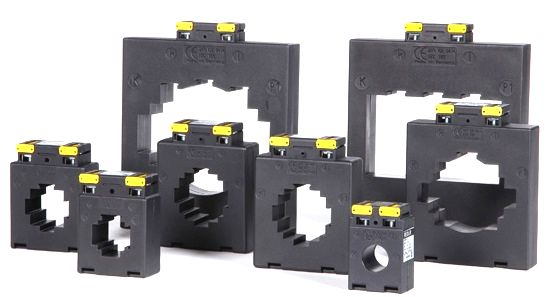

Stromwandler gehören zu den wichtigsten Komponenten in der elektrischen Messtechnik. Sie ermöglichen die sichere Erfassung hoher Ströme und sorgen durch die galvanische Trennung von Primär- und Sekundärkreis für eine sichere Weiterverarbeitung der Messwerte. Trotz ihrer einfachen Anwendung wird in der Praxis ein Fehler immer wieder gemacht: Der Sekundärkreis wird geöffnet, während auf der Primärseite weiterhin Strom fließt.
Dieser sogenannte Offenbetrieb kann schwerwiegende Folgen haben und stellt ein erhebliches Sicherheitsrisiko dar.
Wie funktioniert ein Stromwandler?
Ein Stromwandler arbeitet nach dem Prinzip der elektromagnetischen Induktion. Der Primärstrom erzeugt im Eisenkern des Stromwandlers einen magnetischen Fluss. Dieser magnetische Fluss induziert in der Sekundärwicklung eine Spannung, wodurch bei angeschlossener Bürde ein proportionaler Sekundärstrom fließt.
Typische Stromwandler besitzen einen Sekundärnennstrom von 1 A oder 5 A. Das Verhältnis zwischen Primär- und Sekundärstrom wird als Übersetzungsverhältnis bezeichnet, beispielsweise 100/5 A oder 250/5 A.
Im normalen Betrieb fließt im Sekundärkreis ein Strom, der proportional zum Primärstrom ist und von Messgeräten oder Schutzrelais verarbeitet werden kann.
Was passiert beim Offenbetrieb?
Wird der Sekundärkreis unterbrochen, kann kein Strom mehr durch die Sekundärwicklung fließen. Der Primärstrom erzeugt jedoch weiterhin ein Magnetfeld im Eisenkern. Da kein Sekundärstrom mehr fließen kann, entfällt dessen entmagnetisierende Wirkung. Dadurch steigt der magnetische Fluss im Eisenkern stark an, wodurch an der Sekundärwicklung sehr hohe Spannungen induziert werden können. Dabei können Spannungen von mehreren hundert Volt bis hin zu mehreren Kilovolt entstehen. Je höher der Primärstrom, desto größer wird das Risiko.
Welche Gefahren entstehen?
Gefahr für Personen
Die hohe Spannung am geöffneten Sekundärkreis kann lebensgefährlich sein. Bereits das Berühren von offenliegenden Klemmen kann zu schweren Stromunfällen führen.
Gefahr für den Stromwandler
Durch die hohe magnetische Belastung kann der Eisenkern dauerhaft geschädigt werden. Der Stromwandler verliert dadurch seine ursprüngliche Genauigkeit.
Gefahr für Messgeräte
Auch angeschlossene Zähler, Messinstrumente oder Schutzrelais können durch Spannungsspitzen beschädigt werden.
Gefahr für die Anlage
Fehlerhafte Messwerte können zu falschen Schaltvorgängen oder Fehlinterpretationen im Energiemanagement führen.
Wie kann Offenbetrieb verhindert werden?
Vor Arbeiten am Sekundärkreis sind einige wichtige Regeln zu beachten:
- Sekundärkreis niemals unter Last öffnen.
- Vor dem Abklemmen eines Messgeräts die Sekundärseite kurzschließen.
- Kurzschlussklemmen verwenden.
- Anschlussarbeiten nur durch qualifiziertes Fachpersonal durchführen.
- Stromwandler gemäß Herstellerangaben installieren.
Diese Maßnahmen gehören zu den grundlegenden Sicherheitsregeln im Umgang mit Stromwandlern.
Typische Fehler in der Praxis
Besonders häufig treten Probleme auf, wenn:
- Stromzähler ausgetauscht werden.
- Messgeräte im Schaltschrank ersetzt werden.
- Leitungen versehentlich gelöst werden.
- Wartungsarbeiten ohne Kurzschlussklemmen durchgeführt werden.
Viele Schäden an Stromwandlern entstehen nicht durch Produktionsfehler, sondern durch einen unbeabsichtigten Offenbetrieb während der Wartung.
Fazit
Der Offenbetrieb eines Stromwandlers gehört zu den gefährlichsten Fehlern in der elektrischen Messtechnik. Wird der Sekundärkreis geöffnet, während der Primärstrom weiterhin fließt, können sehr hohe Spannungen entstehen. Diese gefährden Personen, beschädigen Messgeräte und können die Messgenauigkeit des Stromwandlers dauerhaft beeinträchtigen. Deshalb gilt eine der wichtigsten Regeln im Schaltschrankbau und in der Energietechnik:
Ein Stromwandler darf niemals bei stromdurchflossener Primärseite mit offenem Sekundärkreis betrieben werden.
