FAQ – Häufig gestellte Fragen zu Digitale Anzeigen (K‑RD48)

Für welche Messgrößen kann die digitale Anzeige verwendet werden?

Die digitale Anzeige K‑RD48 ist ein vielseitiges Messgerät für industrielle Anwendungen und den Schaltschrankbau. Sie eignet sich für die Messung und Anzeige von AC- und DC-Strömen, AC- und DC-Spannungen sowie verschiedener Prozesssignale im Bereich Strom und Spannung. Darüber hinaus unterstützt das Gerät zahlreiche Temperaturfühler und Thermoelemente und kann daher auch für Temperaturmessungen eingesetzt werden.
Unterstützt werden unter anderem Thermoelemente der Typen K, J, E, N, L, R, S, B, T und C. Zusätzlich können Widerstandssensoren wie Pt100, Pt500, Pt1000 sowie Ni100, Ni200, Ni1000 und verschiedene NTC-Sensoren verarbeitet werden. Durch diese Flexibilität kann die K‑RD48 sowohl für klassische elektrische Messungen als auch für Messaufgaben in der Automatisierungs- und Prozessmesstechnik eingesetzt werden.

Welche Optionen stehen zur Verfügung?

Die digitale Anzeige K‑RD48 kann je nach Anwendungsfall mit zusätzlichen Funktionen ausgestattet werden.
Verfügbar sind bis zu zwei programmierbare Grenzwertrelais mit einer Schaltleistung von 250 V AC und 8 A. Diese können beispielsweise zur Alarmierung oder zur Ansteuerung externer Komponenten genutzt werden.
Optional steht zudem ein galvanisch getrennter Analogausgang mit 4–20 mA zur Verfügung. Für Anwendungen mit Datenübertragung kann das Gerät außerdem mit einer Modbus-RTU-Schnittstelle ausgestattet werden. Die Kommunikation erfolgt mit 4800 oder 9600 Baud und ermöglicht die Einbindung in übergeordnete Automatisierungs- und Überwachungssysteme.

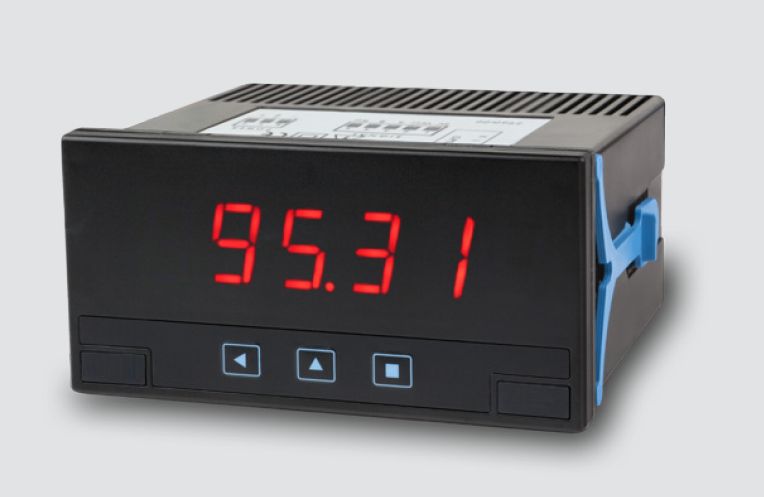

Welche Anzeige besitzt das Gerät?

Die K‑RD48 verfügt über eine gut ablesbare rote LED-Siebensegmentanzeige mit vier Stellen. Der Anzeigebereich kann je nach Anwendung frei programmiert werden und reicht von -1999 bis 9999.
Zur Anpassung an unterschiedliche Umgebungsbedingungen stehen fünf Helligkeitsstufen zur Verfügung. Dadurch bleibt die Anzeige sowohl in hellen Schaltschrankumgebungen als auch bei schwächerer Beleuchtung gut lesbar. Die klare Darstellung ermöglicht eine schnelle und zuverlässige Erfassung von Messwerten im laufenden Betrieb.

Wie genau sind die Messungen?

Die K‑RD48 zeichnet sich durch eine hohe Messgenauigkeit für unterschiedliche Signalarten aus.
Bei AC-Strom- und AC-Spannungsmessungen liegt die typische Abweichung bei weniger als 0,30 % des Endwertes. Für DC-Strom- und DC-Spannungsmessungen beträgt die Genauigkeit typischerweise zwischen 0,20 % und 0,25 %.
Prozesssignale wie 4–20 mA oder 0–10 V DC werden mit einer typischen Abweichung von weniger als 0,15 % erfasst. Bei Temperaturmessungen mit PT- oder Ni-Fühlern liegt die typische Abweichung unter 1 °C. Thermoelemente werden abhängig vom jeweiligen Typ mit einer Abweichung von weniger als 3 bis 5 °C ausgewertet.
Dadurch eignet sich die K‑RD48 für zahlreiche Anwendungen in der Mess-, Steuerungs- und Überwachungstechnik.

Welche Versorgungsspannung wird benötigt?

Die Standardausführung der K‑RD48 kann mit einer Versorgungsspannung von 18 bis 265 V AC/DC bei 50 beziehungsweise 60 Hz betrieben werden.
Durch diesen großen Spannungsbereich lässt sich das Gerät in vielen unterschiedlichen Anlagen einsetzen, ohne dass eine spezielle Spannungsversorgung erforderlich ist. Weitere Versorgungsspannungen sind auf Anfrage verfügbar.

Welche Schutzarten sind verfügbar?

Standard: IP50. Optional: IP54 oder IP65.

Welche Abmessungen hat das Gerät?

Frontmaß: 48 × 96 mm
Einbautiefe: 91 mm (inkl. Klemmen)
Gewicht: < 150 g

Gibt es Sicherheitsvorkehrungen beim Einbau?

Ja. Gemäß EN‑61010‑1 muss eine passende Sicherung installiert werden:

Versorgungsspannung > 50 V → 250 mA
Versorgungsspannung < 50 V → 400 mA

Digitale Messgeräte sind in Fachgeschäften für Elektrotechnik oder bei spezialisierten Online-Händlern wie Kreuzer24.de erhältlich.

Wie hoch ist der Eigenverbrauch?

Die digitale Anzeige arbeitet äußerst energieeffizient.
Im Standardbetrieb liegt die Leistungsaufnahme bei weniger als 1 VA. Bei Geräten mit zusätzlichen Optionen beträgt der Eigenverbrauch weniger als 2,5 VA.
Wird der integrierte ECO-Modus verwendet, reduziert sich die Leistungsaufnahme auf weniger als 0,3 VA. Geräte mit Zusatzoptionen benötigen im ECO-Modus weniger als 1,5 VA. Dadurch eignet sich das Gerät auch für Anwendungen, bei denen ein möglichst geringer Energieverbrauch gewünscht ist.
