Häufig gestellte Fragen (FAQ) zu Analogen Messgeräten

FAQ – Analoge Schalttafelmessgeräte

Welche Genauigkeitsklassen haben die Geräte?

Strom- und Spannungsmesser: Klasse 1,5 (CEI 60688)

Frequenzmesser: Klasse 0,5

Bimetall-Messwerke: Klasse 3,0

Welche Überlastbarkeit ist vorgesehen?

Strommesser: 10 × In für 1 Sekunde, dauerhaft 1,2 × In

Spannungsmesser: 2 × Un für 0,5 Sekunden, dauerhaft 1,2 × Un

Welche Schutzarten sind verfügbar?

Standardgehäuse: IP52

Anschlussklemmen: IP00 (IP20 bei Hutschienenmontage)

Mit Klemmenabdeckung (A96C): IP40

Mit Frontabdeckung (AKIP65): IP65

Aus welchem Material bestehen die Gehäuse?

Die Gehäuse sind aus selbstverlöschendem Polycarbonat gefertigt (UL 94 V-0).

Welche Einbaulagen sind möglich?

Die Geräte können senkrecht oder waagrecht ±5° eingebaut werden. Instrumente ohne Lage-Symbol sind flexibel zwischen senkrecht und waagrecht montierbar.

Welche Stromaufnahme haben die Messgeräte?

• Strommesser: 0,3…1,2 VA
• Spannungsmesser: 1,5…4,0 VA

Für welchen Temperaturbereich sind die Geräte ausgelegt?

• Referenzbereich: +10…+30 °C
• Arbeitsbereich: –10…+55 °C
• Lagerung: –40…+70 °C

Welche Sonderausführungen sind möglich?

• Skalen mit Sondermessbereichen (linear oder nichtlinear)
• Farbskalen, Doppelskalen, Logos oder zusätzliche Beschriftungen
• Nullpunkt in der Mitte oder unterdrückt
• Eichungen für spezielle Frequenzen (z. B. 400 Hz)
• Abweichende Messbereiche

Welche Skalenarten gibt es?

• Standard-Wechselskalen nach DIN 43802
• Skalen mit Überlastbereichen (100 %, 200 %, 500 %)
• 90°-Skalen (z. B. 48×48 mm → 39 mm Skalenlänge)
• 240°-Skalen (z. B. 96×96 mm → 154 mm Skalenlänge)

Welche Zubehörteile sind erhältlich?

• Klemmenabdeckungen (Schutzart bis IP40)
• IP65-Frontschutz (AKIP65)
• Plexiglasabdeckungen (IP54)
• Gummidichtungen für Schalttafeln
• Blindabdeckungen

Welche Typen von Messgeräten sind verfügbar?

• AC-Dreheiseninstrumente (mit und ohne Umschalter)
• AC-Bimetall-Maximum-Anzeiger (mit Schleppzeiger)
• AC-Drehspulinstrumente mit Gleichrichter
• DC-Drehspulinstrumente (Strom und Spannung)
• Zeigerfrequenzmesser und Zungenfrequenzmesser

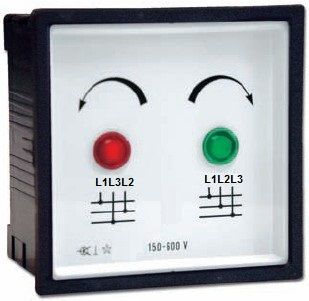

• Drehfeldrichtungsanzeiger
• Leistungsfaktormesser
• Wirk- und Blindleistungsmesser

Analoge Messgeräte sind in Fachgeschäften für Elektrotechnik oder bei spezialisierten Online-Händlern wie Kreuzer24.de erhältlich.
